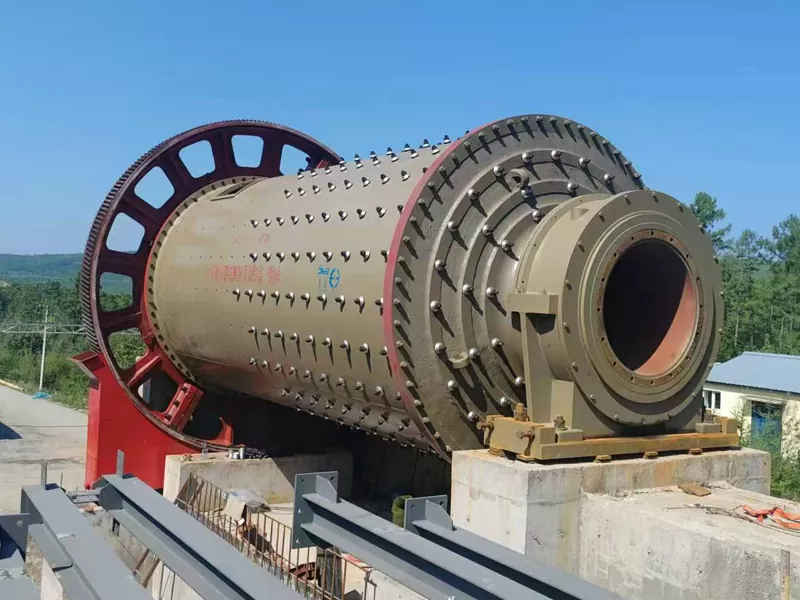

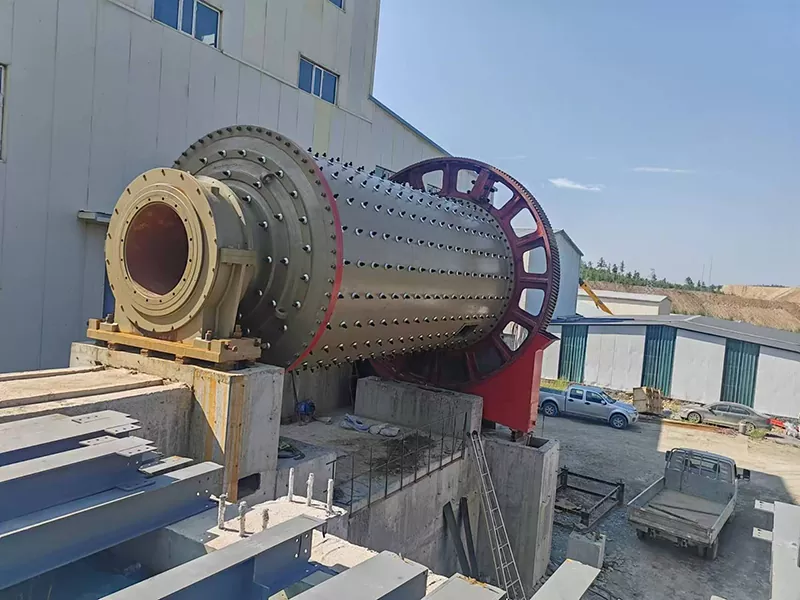

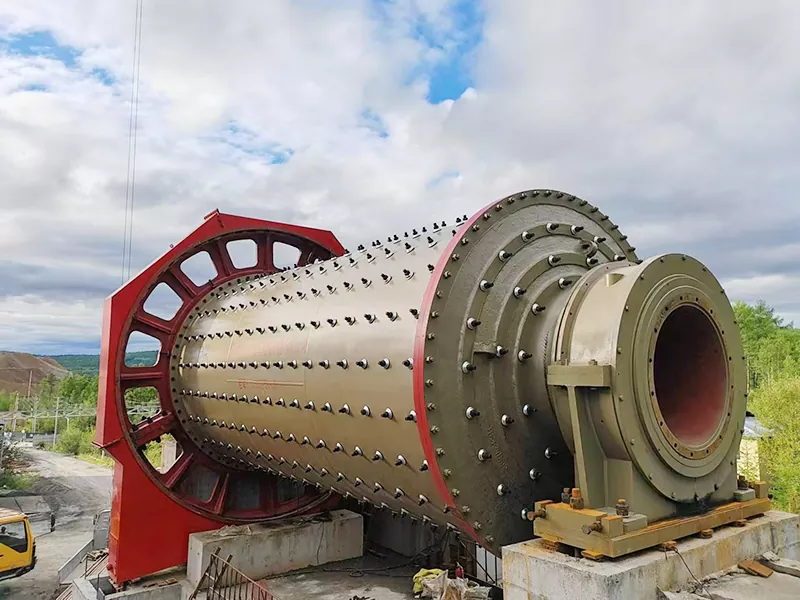

molino de bolas de rejilla de ahorro de energia

El molino de bolas de rejilla que ahorra energía es suministrado por un fabricante profesional:ÉPICO, que ofrece una solución confiable y de alto rendimiento para la molienda de minerales gruesos. Como uno de los principales productos de exportación, este molino de bolas integra tecnología avanzada, eficiencia energética y una construcción robusta para satisfacer las demandas modernas de procesamiento de minerales.

Parámetro del producto

¿Por qué elegir nuestro molino de bolas de rejilla?

Aplicaciones

· Trituración de minerales gruesos en operaciones mineras de oro, cobre, hierro y otras operaciones mineras ferrosas y no ferrosas.

· Adecuado para plantas de procesamiento de minerales a gran escala que requieren un alto rendimiento y un tamaño de partícula constante.

· Se utiliza en procesos de molienda en seco y en húmedo para mejorar la flexibilidad y la eficiencia.

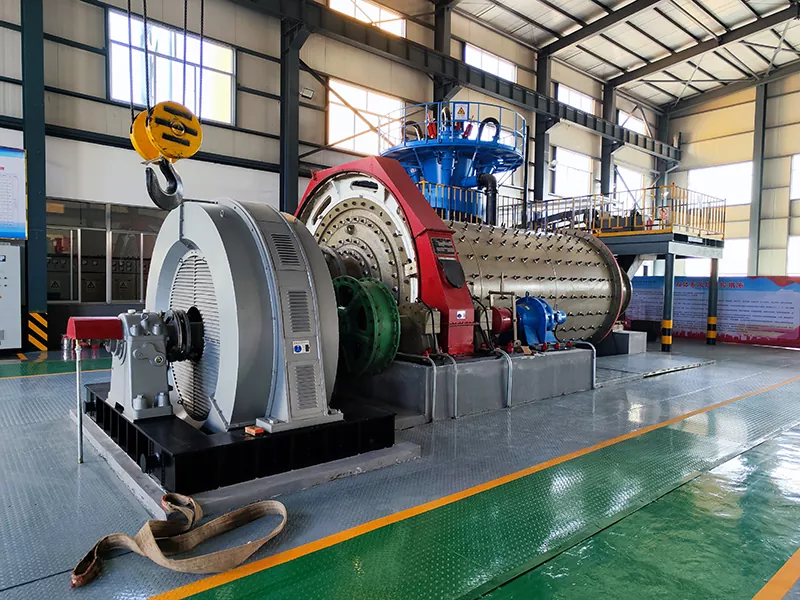

Cómo funciona el molino de bolas de rejilla

El molino de bolas de rejilla EPIC gira lentamente a través de un dispositivo de transmisión. El material se alimenta desde el extremo de alimentación del cilindro. En el interior, las bolas de acero impactan sobre el material y facilitan el autopulido. La alimentación continua impulsa el material hacia el extremo de descarga. Una placa de rejilla expulsa el mineral y al mismo tiempo evita que se descarguen bolas de acero, lo que garantiza una molienda excesiva mínima. Los rodamientos en ambos extremos sustituyen a los rodamientos deslizantes, lo que reduce significativamente el consumo de energía.

Características clave en funcionamiento:

1. El revestimiento anular ranurado maximiza la superficie de contacto entre la bola y el mineral, mejorando la eficiencia de la molienda.

2. Los rodamientos de rodillos esféricos de doble hilera de gran tamaño reducen la resistencia al arranque y la fricción.

3. La lubricación por niebla de aceite garantiza un funcionamiento continuo y confiable de los engranajes.

4. Diseñado para una gran capacidad de producción, hasta 160t/h.

5. Instalación flexible: las unidades pequeñas (<2,1 m de diámetro) adoptan un marco integral para una construcción civil conveniente.

Ventajas del ahorro de energía

· Efecto de molienda optimizado:

Los revestimientos corrugados levantan el material, lo que mejora la molienda y reduce la energía.

· Menores costos operativos:

Los rodamientos del molino de bolas con rejilla que ahorra energía reducen la fricción y ahorran entre un 20 y un 30 % de energía.

· Mayor productividad:

Los grandes puertos de descarga y la sobremolienda controlada mejoran el rendimiento.

· Fácil de mantener:

La lubricación por niebla de aceite y los componentes modulares simplifican el mantenimiento.

Comparación con alternativas del mercado

· El diseño de ahorro de energía de EPIC supera a los molinos de bolas de desbordamiento tradicionales al minimizar el exceso de molienda.

· Las exportaciones globales demuestran la adaptabilidad y el rendimiento del producto en diversos tipos de minerales.

· Las opciones personalizables para las necesidades específicas del proyecto permiten un control preciso del tamaño de las partículas y la eficiencia de la molienda.

Caso de proyecto

Una planta de procesamiento de minerales en el sudeste asiático necesitaba una solución de molienda confiable para mineral de oro grueso. Su molino de desbordamiento existente estaba moliendo demasiado el material, lo que provocaba un alto consumo de energía y un tamaño de partícula inconsistente. Eligieron el Grate Ball Mill de EPIC para reemplazarlo.

Verificación in situ

Antes del envío, el equipo técnico del cliente visitó la fábrica de EPIC en Qingdao para inspeccionar el molino. Se centraron en tres cosas: el sistema de descarga de la placa de rejilla (para confirmar que evita que las bolas de acero se escapen y al mismo tiempo permite el paso del mineral grueso), la instalación del revestimiento anular ranurado (para verificar la superficie de contacto entre la bola y el mineral) y el sistema de lubricación por niebla de aceite en el engranaje circular y los cojinetes principales. El equipo también revisó la calidad de la soldadura del cilindro y la tolerancia de montaje de los grandes rodamientos de rodillos a rótula de dos hileras.

Resultado

Tras la aceptación, el molino fue enviado y puesto en servicio in situ. El cliente informó una operación estable, un tamaño de partícula de descarga constante y una reducción mensurable en el consumo de energía en comparación con su molino de desbordamiento anterior. El proyecto confirmó que, para la molienda de minerales gruesos, el diseño de descarga de la parrilla minimiza la molienda excesiva y mejora la eficiencia general del circuito.

¿Por qué elegir EPIC?

1. Especializado en equipos de molienda gruesa

ÉPICOfabrica molinos desde 1988, con una línea de productos que abarca molinos de bolas de parrilla, molinos de bolas de rebose, molinos autógenos, molinos de varillas y molinos agitados. Para los circuitos de molienda gruesa, nuestro equipo de ingeniería comprende cómo el método de descarga, el perfil del revestimiento y el tipo de cojinete afectan la distribución del tamaño de las partículas y el consumo de energía, y configuramos cada molino en consecuencia.

2. Tecnología de rodamientos de fabricación propia

Nuestro molino de bolas de rejilla que ahorra energía utiliza grandes rodamientos de rodillos esféricos de doble hilera en lugar de rodamientos deslizantes. Este diseño no es un complemento; está diseñado en la estructura del molino desde el principio y abarca el mecanizado del asiento del rodamiento, la alineación del eje y el recorrido de la lubricación. El resultado es un consumo de energía entre un 20 y un 30 % menor y un arranque más sencillo.

3. Revestimiento anular ranurado: diseñado, moldeado y montado por ÉPICO

El revestimiento anular ranurado se fabrica según los propios planos de EPIC y se instala en nuestro taller. Controlamos el perfil de la ranura, la dureza del material y la tolerancia de ajuste, de modo que el revestimiento proporcione un contacto consistente entre la bola y el mineral y una vida útil predecible. También se encuentran disponibles revestimientos de repuesto para el servicio postventa.

4. Capacidad de producción a gran escala

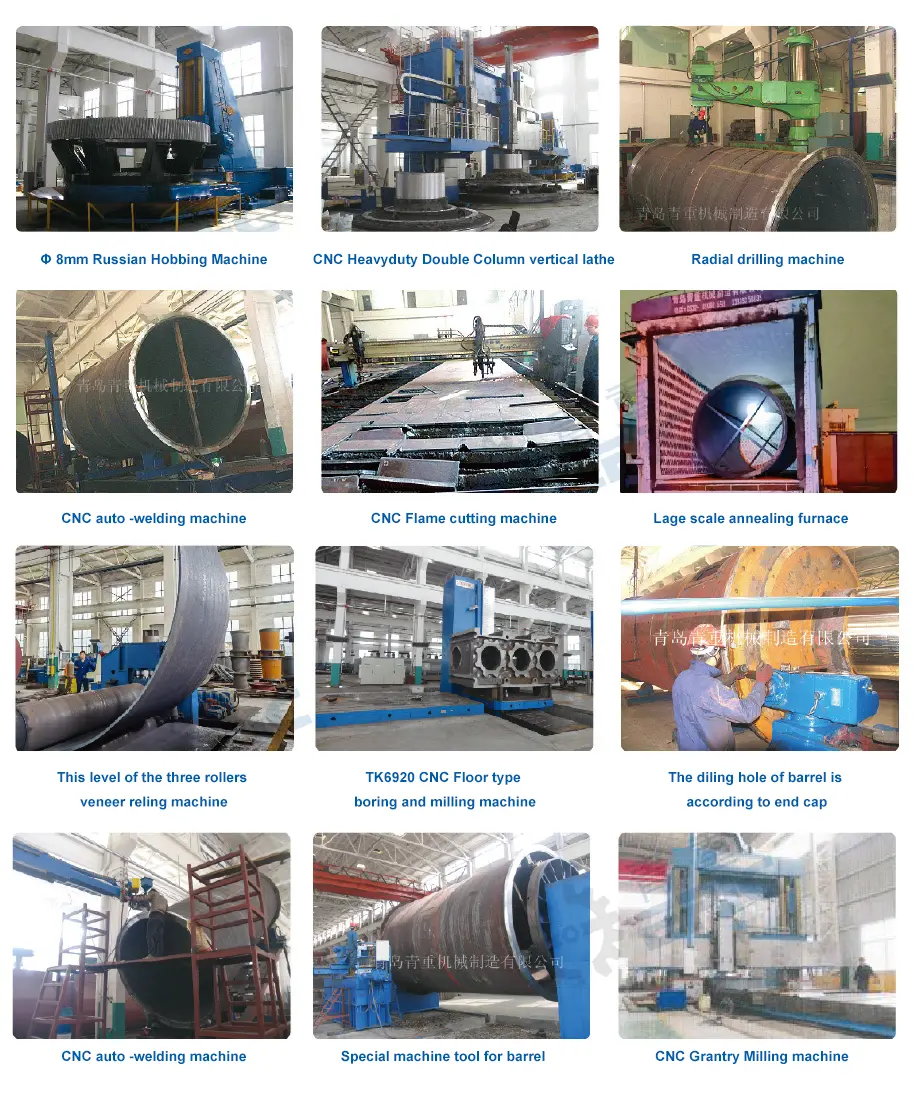

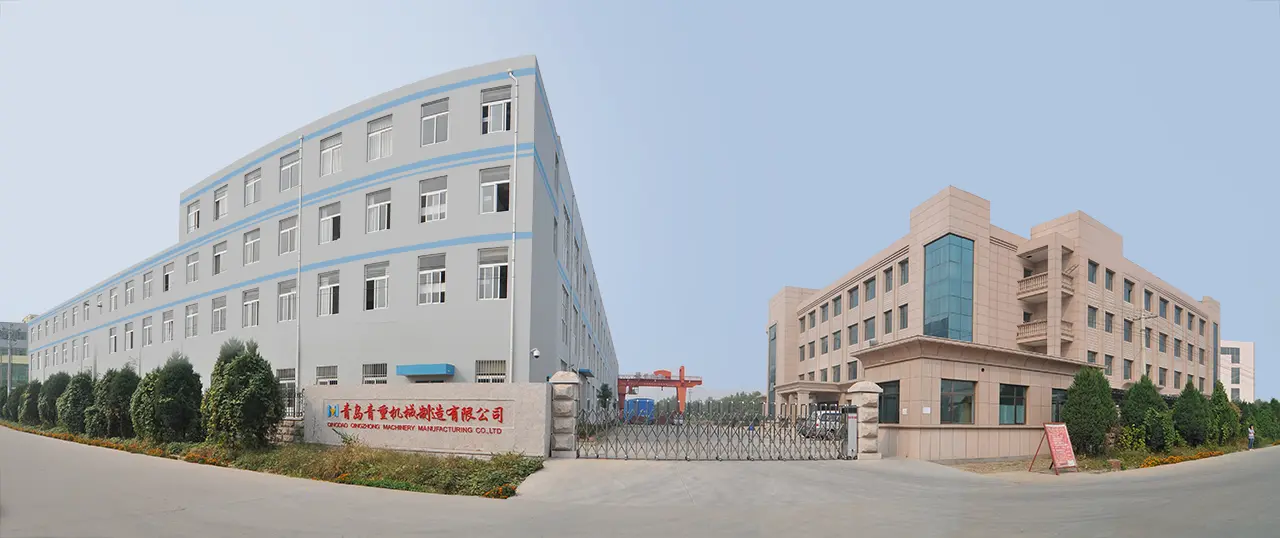

La base de producción de EPIC en Qingdao cubre fundición, mecanizado, soldadura, montaje y pruebas. Los molinos de bolas de parrilla con un diámetro de cilindro de hasta 5,5 m y una potencia del motor principal de 5200 kW son de fabricación propia, con datos de capacidad de producción verificables en fábrica.

5. Experiencia en proyectos en el extranjero

Los molinos de EPIC se exportan al Sudeste Asiático, América del Sur, África, Medio Oriente y Asia Central. Nuestros equipos comerciales y técnicos internacionales respaldan proyectos en el extranjero, desde la selección de modelos, la personalización y la inspección de fábrica hasta la orientación de instalación y el mantenimiento a largo plazo.

6. Bienvenida a la inspección de fábrica

Los clientes extranjeros pueden visitar la fábrica de EPIC en Qingdao para inspeccionar el sistema de descarga de la placa de rejilla, el revestimiento anular ranurado, el sistema de lubricación por niebla de aceite, la soldadura del cilindro y el conjunto de cojinetes antes del envío. Las charlas técnicas cubren el tipo de mineral, el tamaño de alimentación, el tamaño de partícula objetivo, el rendimiento, la guía de instalación y el mantenimiento a largo plazo.

7. Personalización de circuitos de molienda gruesa

Cada proyecto de molienda gruesa tiene diferentes características del mineral, tamaño de alimentación y tamaño de partícula objetivo. EPIC proporciona configuraciones personalizadas que cubren el tamaño del cilindro, el perfil del revestimiento, el tipo de rodamiento, la configuración del variador, el sistema de control y el diseño del puerto de descarga, según los parámetros de su proyecto.

8. Repuestos y soporte posventa

ÉPICO suministra revestimientos, placas de parrilla, cojinetes, engranajes y otras piezas de desgaste para toda la vida útil del molino. Los patrones personalizados se presentan para pedidos posteriores. Los clientes a largo plazo reciben un servicio prioritario en repuestos y soporte técnico.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un molino de bolas de rejilla y un molino de bolas de desbordamiento?

Un molino de bolas de rejilla descarga material a través de una placa de rejilla en el extremo de descarga, que retiene las bolas de acero y deja pasar el mineral grueso. Un molino de bolas de desbordamiento descarga lodo a través de un eje hueco, dependiendo del nivel de lodo. Los molinos de parrilla son mejores para la molienda gruesa y reducen la molienda excesiva; Los molinos de desbordamiento son mejores para la molienda fina.

P2: ¿Para qué se utiliza el molino de bolas de rejilla?

Se utiliza para la molienda de minerales gruesos en plantas de procesamiento de minerales, especialmente de oro, cobre, hierro y otros minerales ferrosos y no ferrosos. Es adecuado para plantas a gran escala que necesitan un alto rendimiento (hasta 160 t/h) y un tamaño de partícula constante, y funciona en circuitos de molienda tanto húmedos como secos.

P3: ¿Cómo evita la placa de rejilla que se descarguen bolas de acero?

La placa de rejilla tiene ranuras de tamaño más pequeño que las bolas de acero pero lo suficientemente grandes para que pasen las partículas de mineral. A medida que el molino gira, el mineral es empujado a través de las ranuras mediante la alimentación continua, mientras que las bolas de acero permanecen dentro del cilindro para seguir moliendo. Este diseño minimiza el exceso de molienda y mantiene el medio de molienda en el molino.

P4: ¿Cuál es el rango de capacidad del molino de bolas de rejilla de EPIC?

El modelo estándar soporta hasta 160 t/h. EPIC también ofrece modelos más grandes para plantas de procesamiento de minerales de alto rendimiento. Para conocer la capacidad específica del proyecto, envíenos su tipo de mineral, tamaño de alimentación, tamaño de partícula objetivo y producción requerida, y nuestros ingenieros le recomendarán el modelo correcto.

P5: ¿Cuánta energía puede ahorrar el diseño del rodamiento?

Al reemplazar los rodamientos deslizantes convencionales por rodamientos de rodillos a rótula de doble hilera de gran tamaño, el molino reduce la resistencia al arranque y la fricción, lo que reduce el consumo de energía entre un 20% y un 30%. También reduce el par de arranque, lo que significa arranques más suaves y menos tensión en el motor y el sistema de transmisión.

P6: ¿Qué es un revestimiento anular ranurado y por qué es importante?

Un revestimiento anular ranurado es una placa de revestimiento corrugada instalada dentro del cilindro. Sus ranuras aumentan la superficie de contacto entre los medios de molienda y el mineral y mejoran la elevación del material dentro del molino. Esto da como resultado una mayor eficiencia de molienda, un mejor control del tamaño de las partículas y un menor consumo de energía por tonelada de mineral.

P7: ¿Cuál es la diferencia entre el molino de bolas de parrilla de EPIC y un molino de bolas común y corriente?

El molino de bolas de parrilla de EPIC utiliza rodamientos en lugar de rodamientos deslizantes, un revestimiento anular ranurado en lugar de un revestimiento plano y un sistema de lubricación por niebla de aceite en lugar de lubricación manual. Estos tres cambios ofrecen entre un 20% y un 30% de ahorro de energía, mayor rendimiento y menor mantenimiento en comparación con los molinos de bolas comunes.

P8: ¿Se puede personalizar el molino para un tipo de mineral o proyecto específico?

Sí. EPIC ofrece soluciones personalizadas basadas en el tipo de mineral, el tamaño de alimentación, el tamaño de partícula objetivo, el rendimiento, la altitud del sitio, el suministro de energía y las condiciones de instalación. Las opciones personalizadas incluyen tamaño de cilindro, perfil de camisa, tipo de rodamiento, configuración de transmisión y sistema de control, además de guía de instalación en sitio y soporte de mantenimiento a largo plazo.

P9: ¿Cuál es el requisito de instalación para el molino de bolas de rejilla?

Para unidades con un diámetro de cilindro inferior a 2,1 m, EPIC utiliza un diseño de marco integral que simplifica la construcción civil y acorta el tiempo de instalación. Para unidades más grandes, se utiliza una base separada. EPIC proporciona planos de instalación, orientación in situ y soporte de puesta en marcha para proyectos en el extranjero.

P10: ¿Cuál es el plazo de entrega y cómo obtengo una cotización?

El plazo de entrega estándar suele ser de 30 a 60 días, según el modelo y la cantidad del pedido. Para obtener una cotización, envíenos su tipo de mineral, tamaño de alimentación, tamaño de partícula objetivo, capacidad requerida (t/h), condiciones del sitio y suministro de energía. Nuestro equipo de ingeniería recomendará el modelo correcto y le proporcionará una cotización completa.

P11: ¿Pueden los clientes extranjeros inspeccionar la fábrica antes del envío?

Sí. EPIC da la bienvenida a los clientes extranjeros a visitar su base de producción en Qingdao para realizar una inspección de fábrica en el sitio y la aceptación del equipo antes del envío. Los clientes pueden revisar el sistema de descarga de la placa de rejilla, el revestimiento anular ranurado, el sistema de lubricación por niebla de aceite, la soldadura del cilindro y el conjunto de cojinetes. Las charlas técnicas cubren el tipo de mineral, el tamaño de alimentación, el tamaño de partícula objetivo, el rendimiento, la guía de instalación y el mantenimiento a largo plazo.

P12: ¿Por qué elegir el molino de bolas de rejilla de EPIC en lugar de otros proveedores?

ÉPICO tiene décadas de ingeniería especializada en el diseño de molinos, utiliza materiales duraderos y un estricto control de calidad, y brinda consulta, orientación de instalación y servicio posventa. El molino de bolas de rejilla que ahorra energía combina tecnología de rodamientos, diseño de revestimiento anular ranurado y lubricación por niebla de aceite para ofrecer un ahorro de energía del 20 al 30 %, una capacidad de hasta 160 t/h y un rendimiento confiable a largo plazo para la molienda de minerales gruesos.

Resumen de beneficios

· Trituración de alta eficiencia con reducido consumo energético.

· Diseño robusto y duradero para un funcionamiento a largo plazo.

· Fácil mantenimiento y sistema de lubricación confiable.

· Opciones de tamaño flexibles para cumplir con los requisitos operativos.

· La opción ideal para compradores globales que buscan equipos de procesamiento de minerales rentables y de alta calidad.

ÉPICO Grate Ball Mill representa la culminación de tecnología de molienda avanzada, ingeniería superior y experiencia en exportación global. Ya sea actualizando plantas existentes o construyendo nuevas líneas de procesamiento de minerales, este molino de bolas garantiza la máxima producción, eficiencia energética y confiabilidad operativa a largo plazo.¡Bienvenido a contactarnos!
