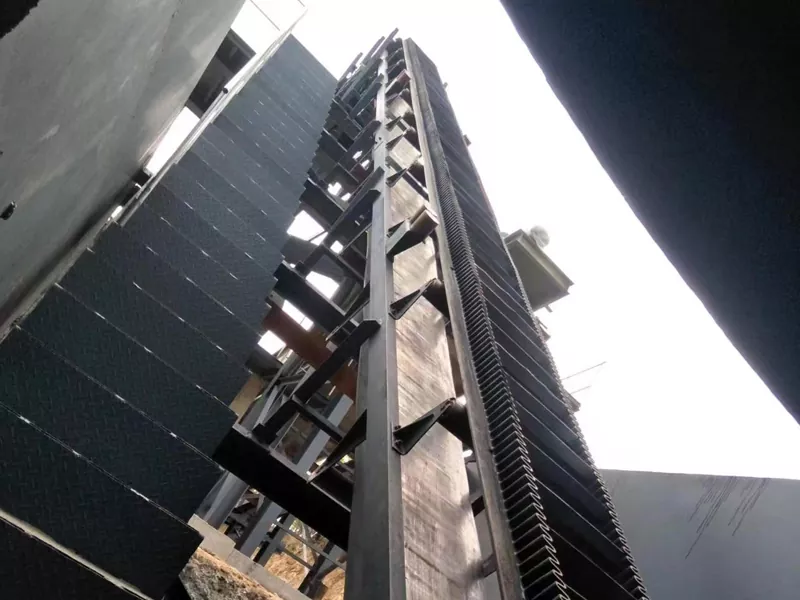

Transportador de correa de pared lateral corrugado

EPIC se especializa en cintas transportadoras de pared corrugada, sistemas de transporte vertical de alta eficiencia para las industrias de minería, cemento, arena, carbón y materiales a granel. Diseñado con paredes laterales corrugadas y correas de diafragma, el transportador admite ángulos de transporte de hasta 90°, lo que reduce en gran medida la ocupación del terreno y los costos de construcción civil. Con un funcionamiento estable, gran rendimiento, bajo consumo de energía y rendimiento confiable, este equipo es ideal para el transporte de materiales verticales, de gran ángulo y de larga distancia.

Enviar Consulta

Descripción del Producto

EPIC suministra sistemas transportadores de banda lateral corrugada para las industrias de minería, metalurgia, cemento, carbón, química y agregados en todo el mundo. Diseñado para aplicaciones de transporte vertical y de gran inclinación, este sistema transportador combina una alta eficiencia de transporte, una estructura compacta y un bajo costo operativo, lo que lo convierte en una solución ideal para proyectos modernos de transporte de materiales a granel.

El sistema adopta cintas transportadoras de paredes laterales corrugadas de alta resistencia y diafragmas transversales, lo que permite transportar materiales de forma segura en ángulos pronunciados de hasta 90°. En comparación con las cintas transportadoras tradicionales, reduce significativamente los requisitos de espacio y la inversión en ingeniería civil al tiempo que mejora la eficiencia general del transporte.

Parámetro del producto

ancho de la cinta B (mm)		300		400		500		650		800
Altura del borde (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Transporte parcial transporte en ángulo capacidad Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Dimensión general	H²/h(mm) Altura del centro de la rueda principal	350-100				1100-2000		1300-2000		1300-2000
	Altura/hora(mm) Altura del centro de la rueda trasera	335		330-490		600		600		600-800
	Altura/hora(mm) Altura de la superficie de la sección central	450		500-700		760-800		800-850		800-1115
	B²/h(mm) Ancho de cimentación de la sección central	480		580		870		1020		1220

ancho de la cinta B (mm)		1000				1200				1400
Altura del borde (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Transporte parcial transporte en ángulo capacidad Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Dimensión general	H²/h(mm) Altura del centro de la rueda principal	1400-2000 1600-2000
	Altura/hora(mm) Altura del centro de la rueda trasera	600-800				800-1000				800-1200
	Altura/hora(mm) Altura de la superficie de la sección central	800-1200				1050-1500				1050-1700
	B²/h(mm) Ancho de cimentación de la sección central	1440				1690				1890

¿Por qué elegir la cinta transportadora EPIC?

Transporte de alta inclinación hasta 90°

Los transportadores tradicionales generalmente se limitan a ángulos de transporte pequeños. El diseño avanzado de paredes laterales corrugadas de EPIC permite la elevación vertical y el transporte en ángulo grande, lo que mejora enormemente la utilización del espacio.

Ahorre espacio de instalación

La estructura compacta minimiza la ocupación del terreno y reduce las limitaciones de diseño de la fábrica, lo que la hace ideal para minas, puertos, proyectos subterráneos y plantas industriales.

Menores costos de construcción civil

Debido a que la ruta de transporte puede ser más empinada, los clientes pueden reducir los gastos de estructuras de acero de soporte, estaciones de transferencia y ingeniería civil.

Operación estable y bajo nivel de ruido

El equipo de la cinta transportadora de pared corrugada funciona sin problemas con baja vibración y bajo ruido de funcionamiento, lo que garantiza una producción confiable a largo plazo.

Características principales

Diseño de cinta transportadora de servicio pesado

La cinta transportadora utiliza materiales de caucho reforzado con una fuerte resistencia a la tracción y una excelente resistencia al desgaste, adecuados para entornos mineros e industriales hostiles.

Estructura de pared lateral corrugada

Las paredes laterales evitan fugas de material durante el transporte en ángulos pronunciados.

Calas cruzadas/diafragmas

Los diafragmas sujetan de forma segura los materiales en la superficie de la correa y mejoran la estabilidad del transporte.

Ventajas técnicas en comparación con los sistemas transportadores tradicionales

Artículo	Transportador de banda tradicional	Transportador de correa de pared lateral corrugado
Ángulo de transporte	Generalmente ≤20°	Hasta 90°
Espacio de piso	Grande	Pequeño
Derrame de materiales	Fácil en ángulos pronunciados	Excelente antiderrames
Costo de construcción civil	Más alto	Más bajo
Eficiencia de transporte	Medio	Alto
Flexibilidad de instalación	Limitado	Fuerte
Transporte vertical	Difícil	Excelente

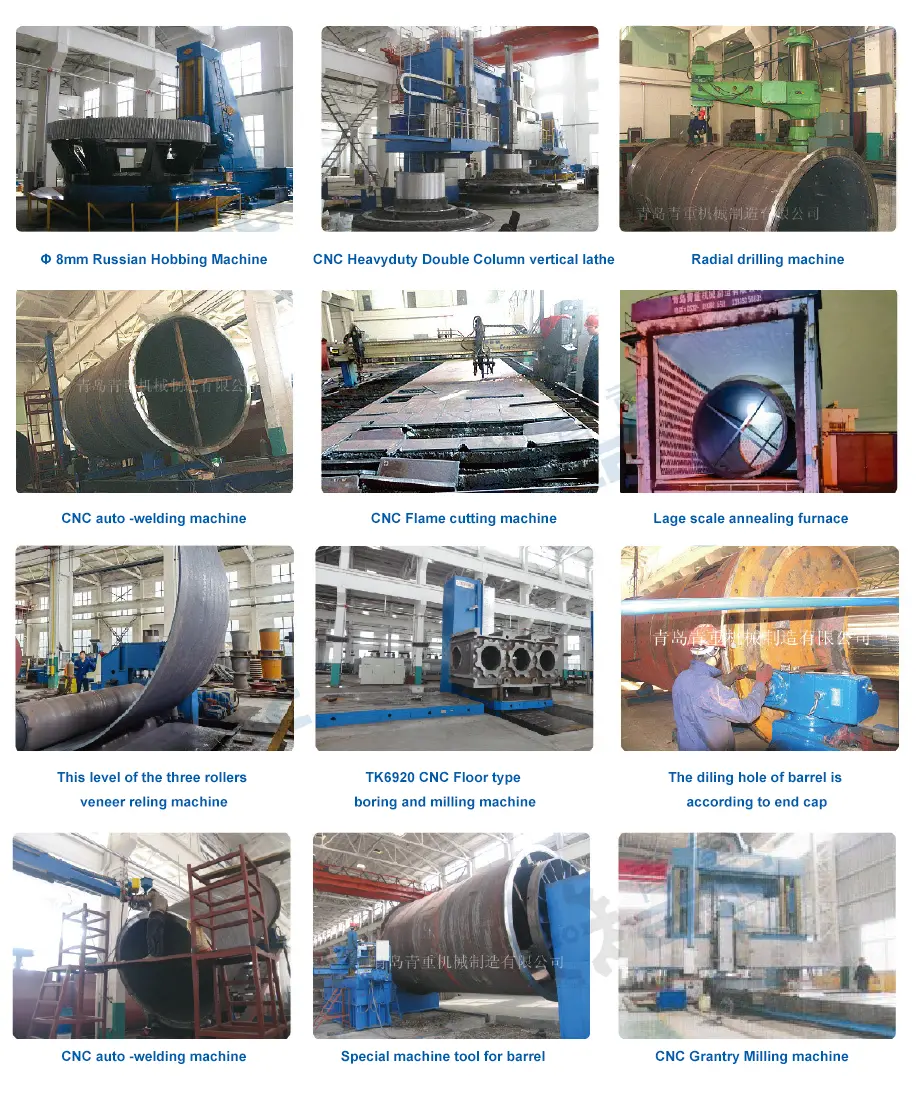

Equipo de procesamiento avanzado

La fábrica está equipada con más de 100 juegos de máquinas procesadoras de tamaño grande y mediano, que incluyen:

· Talladora CNC de engranajes pesados de 8 metros

· Fresadora y taladradora de suelos de gran tamaño

· Torno vertical CNC

· Torno de piso de servicio pesado

· Máquina dobladora de placas CNC

· Máquina cortadora de chapa de acero CNC

· Sistemas de soldadura automática

· Grandes hornos de recocido

Certificaciones de Calidad e Innovación

EPIC se adhiere a estrictos estándares de fabricación internacionales y ha obtenido:

· Certificación del Sistema de Gestión de Calidad ISO9001:2015

· Múltiples patentes de modelos de utilidad

· Patentes de invención

· Reconocimiento empresarial de alta tecnología

La innovación continua y la mejora de la calidad de la cinta transportadora de pared corrugada siguen siendo las fuerzas impulsoras principales detrás del desarrollo global de la empresa.

Soluciones de transportadores personalizadas para diferentes industrias

Cada línea de producción tiene características de materiales y requisitos de diseño únicos. EPIC brinda servicios de diseño personalizados basados en:

· Tipo de material

· Distancia de transporte

· Ángulo de transporte

· Requisitos de capacidad

· Entorno de instalación

· Configuración de energía

Soporte de servicio completo de EPIC

Consulta Pre-Venta

· Análisis de materiales

· Recomendación de proceso

· Selección de equipos

· Propuesta técnica

Instalación y puesta en servicio

· Orientación en sitio

· Depuración de equipos

· Capacitación del operador

Servicio postventa

· Soporte de repuestos

· Asistencia técnica

· Guía de mantenimiento

· Soporte operativo a largo plazo

Elija EPIC para su proyecto de transporte de materiales a granel

Ya sea que esté construyendo una planta minera, una línea de producción de agregados, una fábrica de cemento o un sistema de transporte industrial, la cinta transportadora de pared lateral corrugada EPIC proporciona una solución eficiente, confiable y rentable para el transporte de materiales a granel verticales y en ángulos pronunciados.

Con capacidad de fabricación avanzada, soporte de ingeniería profesional y amplia experiencia en proyectos EPC, EPIC continúa ayudando a los clientes globales a mejorar la eficiencia de la producción y reducir los costos operativos a través de tecnología de transporte innovadora.
